近期，固体所郑小宏研究员小组在二维铁电隧道结的量子输运研究中取得新进展，采用DFT+NEGF方法计算了石墨烯/In2Se3范德瓦尔斯异质结构的二维铁电隧道结的输运性质，实现了108%的电致电阻比率。相关结果以“Giant tunneling electroresistance in two-dimensional ferroelectric tunnel junctions with out-of-plane ferroelectric polarization”为题发表在Physical Review B (Phys. Rev. B 101, 014105 (2020))上。
铁电隧道结（FTJs）使用铁电材料作为中心隧穿势垒，金属或半导体作为电极，由于其在非易失性存储器件中的潜在应用，已在实验和理论上得到了广泛研究。隧穿电致电阻（TER）比率是表征FTJs数据存储性能的一个非常重要的参数。到目前为止，关于如何设计具有很大TER比率的高性能FTJs已有许多研究。但是，大多数注意力仍集中在采用三维（3D）铁电材料薄膜作为隧道势垒的3D FTJs上。众所周知，由于表面上的电荷积累，用于观察自发极化的3D铁电材料的临界厚度存在限制，这与器件小型化的要求相矛盾。因此，如何减小铁电薄膜的临界厚度是高性能FTJs的进一步发展中的关键问题。近年来，铁电材料研究的一个新兴方向是对二维（2D）铁电材料的研究，这为构造具有原子厚度的器件提供了天然的良好选择。如果可以采用2D铁电材料来构造具有大TER比的高性能FTJs，那么它将大大减小FTJs器件的尺度。实际上，在FTJs中2D铁电材料的应用近年来也已经引起科研人员广泛的关注。

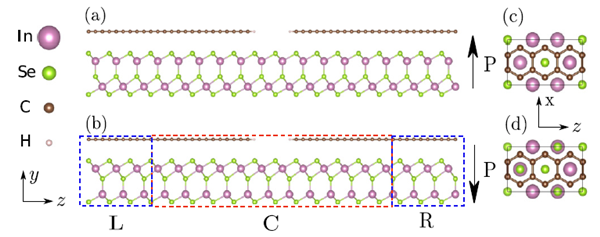

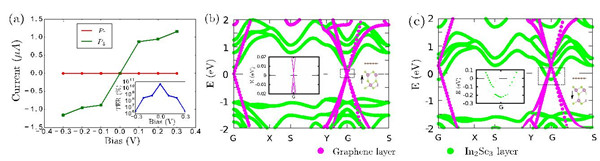

为此，郑小宏研究员小组基于具有面外极化的二维铁电材料的两个表面具有不同功函数的特点设计了具有范德瓦尔斯垂直异质结构（石墨烯/In2Se3）的2D FTJs。通过密度泛函理论结合非平衡格林函数方法计算，获得了1×108％的巨大TER比率，这比目前大多数3D FTJs的TER比率都要高。原因在于In2Se3层两个表面的功函数之间存在较大差别（约2.396 eV），而石墨烯的功函数与其中一个表面的功函数接近。因此，当石墨烯与其不同的表面接触时，石墨烯将表现出向In2Se3转移或不转移电子，从而使得In2Se3表现出导电和不导电两种不同的状态。相关研究表明，对于具有面外铁电极化的2D铁电材料，可以通过仅考虑功函数来方便地设计高性能2D FTJs。同时也表明，二维铁电材料，特别是具有面外极化的铁电材料，在构造二维铁电隧道结，实现巨电致电阻效应以及铁电存储方面具有重要的应用潜力。
该项工作得到了国家自然科学基金资助，所有计算均在中科院超算中心合肥分中心完成。
全文链接：https://journals.aps.org/prb/abstract/10.1103/PhysRevB.101.014105
